انتخاب سقف در ساختمان بتنی فقط به پوشاندن فاصله میان ستون ها محدود نمی شود. نوع سقف بر وزن سازه، ابعاد تیر و ستون، ارتفاع مفید طبقات، سرعت اجرا، مسیر عبور تاسیسات و هزینه نهایی پروژه اثر می گذارد. به همین دلیل، نمی توان یک سیستم را بدون بررسی نقشه و شرایط اجرا برای همه ساختمان ها بهترین گزینه دانست.
تیرچه بلوک و دال توپر از سیستم های باسابقه هستند. در مقابل، وافل، یوبوت، کوبیاکس و دال پیش تنیده با هدف کاهش وزن، پوشش دهانه های بزرگ تر یا افزایش آزادی معماری توسعه یافته اند.
سقف ساختمان بتنی چه وظیفه ای دارد؟
سقف بارهای مرده مانند وزن بتن، کف سازی و تیغه ها و بارهای زنده ناشی از استفاده ساختمان را دریافت کرده و به تیرها، ستون ها یا دیوارهای باربر منتقل می کند. سقف همچنین در رفتار یکپارچه سازه و انتقال نیروهای جانبی ناشی از زلزله نقش دارد؛ بنابراین نوع، ضخامت، آرماتورگذاری و اتصال آن باید در محاسبات سازه مشخص شود.
اصطلاح سقف بتنی به سیستم هایی گفته می شود که بخش اصلی باربر آنها از بتن مسلح یا بتن پیش تنیده تشکیل شده است. عرشه فولادی، کامپوزیت فلزی و طاق ضربی ممکن است در بعضی ساختمان ها دیده شوند، اما در دسته اصلی سقف های سازه بتنی قرار نمی گیرند.
دسته بندی سقف های بتنی سنتی و مدرن
مرز ثابتی میان سقف سنتی و مدرن وجود ندارد. در این مقاله، تیرچه بلوک و دال توپر در گروه سیستم های متداول و وافل، دال های مجوف، پیش تنیده و پیش ساخته در گروه سیستم های مدرن تر بررسی می شوند. مدرن بودن نیز به معنای مناسب بودن برای تمام پروژه ها نیست.

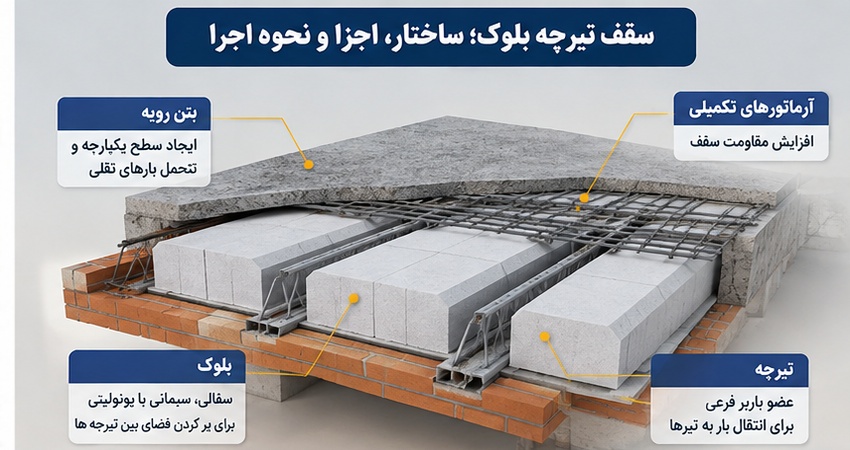

۱. سقف تیرچه بلوک
سقف تیرچه بلوک یکی از رایج ترین سقف ها در ساختمان های بتنی کم ارتفاع و میان مرتبه است. تیرچه ها اعضای باربر فرعی هستند و بلوک های سفالی، سیمانی یا یونولیتی فضای بین آنها را پر می کنند. پس از نصب تیرچه و بلوک، آرماتورهای تکمیلی اجرا و بتن رویه ریخته می شود.
این سقف معمولا بار را در امتداد تیرچه ها منتقل می کند. دسترسی به مصالح و نیاز کمتر به قالب بندی یکپارچه از مزیت های آن است. محدودیت دهانه و حساسیت به کیفیت تیرچه، شمع بندی و بتن رویه نیز باید در نظر گرفته شود.
بازشوها، تیرچه های دوبل، کلاف میانی و محل قرارگیری تیغه ها باید مطابق نقشه اجرا شوند. بریدن تیرچه یا ایجاد بازشوی جدید بدون بررسی طراح سازه می تواند مسیر انتقال بار را تغییر دهد.
۲. سقف دال بتنی توپر
دال توپر صفحه ای از بتن مسلح با ضخامت مشخص است که روی تیرها، دیوارها یا تکیه گاه های طراحی شده قرار می گیرد. دال براساس نسبت ابعاد و شرایط تکیه گاهی می تواند یک طرفه یا دوطرفه عمل کند. در دال یک طرفه، انتقال اصلی بار در یک جهت و در دال دوطرفه در دو جهت انجام می شود.
یکپارچگی و صلبیت مناسب از مزایای دال توپر است، اما مصرف بتن و وزن آن می تواند از سیستم های مجوف بیشتر باشد. اجرای آن نیز به قالب بندی کامل، شبکه آرماتور و پایه های پشتیبان نیاز دارد.
ضخامت و میلگرد دال نباید تجربی تعیین شوند و به دهانه، بارگذاری، تکیه گاه، خیز و برش وابسته اند.
۳. سقف دال تخت
در دال تخت، سقف بدون تیرهای آویز متعارف مستقیما به ستون ها متصل می شود. حذف تیرهای میانی می تواند زیر سقف صاف تری ایجاد کند و جانمایی معماری و عبور تاسیسات را آسان تر سازد. این سیستم در پارکینگ ها، ساختمان های اداری و پلان هایی که انعطاف فضایی اهمیت دارد مورد توجه است.
اتصال دال به ستون در برابر برش پانچ حساس است و ممکن است به ضخامت بیشتر، سرستون، کتیبه یا آرماتور ویژه نیاز داشته باشد. تغییرشکل و رفتار لرزه ای نیز باید کنترل شوند.
۴. سقف وافل
سقف وافل نوعی دال مشبک است که با استفاده از قالب های قابلمه ای، بخش هایی از بتن غیرضروری زیر دال حذف می شوند و شبکه ای از تیرچه های بتنی شکل می گیرد. قالب های وافل معمولا پس از رسیدن بتن به مقاومت لازم باز شده و دوباره قابل استفاده هستند.

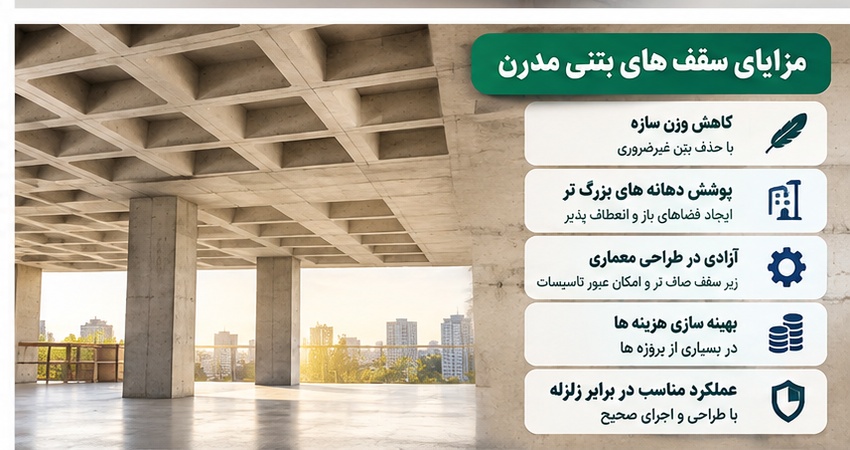

وافل می تواند یک طرفه یا دوطرفه باشد. کاهش وزن نسبت به دال توپر هم ضخامت، پوشش دهانه های بیشتر و ظاهر مشبک از ویژگی های آن است. هزینه قالب و نیاز به اجرای دقیق نیز باید بررسی شود.
اقتصادی بودن وافل به فاصله ستون ها، نظم شبکه، بازشوها و نیاز معماری وابسته است.
۵. سقف یوبوت
یوبوت یک دال مجوف دوطرفه است که در آن قالب های توخالی ماندگار میان شبکه های آرماتور قرار می گیرند. بتن در اطراف این قالب ها ریخته می شود و ساختاری شامل لایه های بالایی و پایینی دال و تیرچه های میانی به وجود می آید. قالب های داخلی پس از بتن ریزی در سقف باقی می مانند، اما نقش سازه ای اصلی بر عهده بتن و آرماتور است.
حذف بتن میانی می تواند وزن را کاهش دهد و امکان ایجاد پلان بازتر را فراهم کند. تثبیت قالب ها در برابر شناوری، تراکم بتن و کنترل ضخامت لایه ها از حساسیت های اجرایی آن است.
یوبوت باید به صورت یک سیستم طراحی شود و نمی توان صرفا با قرار دادن قالب توخالی داخل یک دال معمولی به نتیجه مناسب رسید.
۶. سقف کوبیاکس و دال حبابی
کوبیاکس از خانواده دال های مجوف دوطرفه است. در این سیستم، گوی ها یا قطعات توخالی سبک در ناحیه میانی دال و میان شبکه های آرماتور قرار می گیرند تا حجمی از بتن که تاثیر کمتری در مقاومت خمشی دارد حذف شود. نتیجه، دالی سبک تر از نمونه توپر با ضخامت مشابه است.
کاهش وزن و افزایش آزادی پلان از مزایای آن است. چیدمان ماژول ها، نواحی توپر اطراف ستون و بازشو، برش پانچ و بتن ریزی نیز به کنترل تخصصی نیاز دارند.
کوبیاکس و یوبوت هر دو دال مجوف دوطرفه هستند، اما شکل قطعات پرکننده، نحوه مونتاژ و جزئیات اجرایی آنها متفاوت است. انتخاب میان آنها باید براساس طرح سازه و امکانات واقعی کارگاه انجام شود.
۷. سقف بتنی پیش تنیده
در سقف پیش تنیده، کابل ها یا تاندون های فولادی با ایجاد نیروی فشاری کنترل شده، بخشی از تنش های کششی ناشی از بار را جبران می کنند. در ساختمان ها معمولا سیستم پس کشیده مطرح است؛ یعنی تاندون ها در مسیر طراحی شده قرار می گیرند و پس از رسیدن بتن به مقاومت لازم کشیده و مهار می شوند.
دهانه های بلندتر، ستون های کمتر و گاهی ضخامت کمتر از مزیت های آن است. اجرا به طراحی تخصصی، تجهیزات کشش و نیروی ماهر نیاز دارد و سوراخ کاری بعدی باید با اطلاع از مسیر کابل ها انجام شود.
۸. دال های بتنی پیش ساخته
در سیستم پیش ساخته، تمام یا بخشی از دال در کارخانه تولید و برای نصب به کارگاه منتقل می شود. دال های هالوکور یا مجوف پیش ساخته از نمونه های شناخته شده هستند که حفره های طولی آنها وزن قطعه را کاهش می دهد. پس از نصب ممکن است اتصالات و بتن رویه مطابق طرح اجرا شوند.
کیفیت تولید کنترل شده و سرعت نصب از مزایای این روش است. حمل، ظرفیت جرثقیل، اتصالات و بازشوهای تاسیساتی باید از ابتدا بررسی شوند و تکرار پروژه استفاده از قطعات کارخانه ای را توجیه کند.

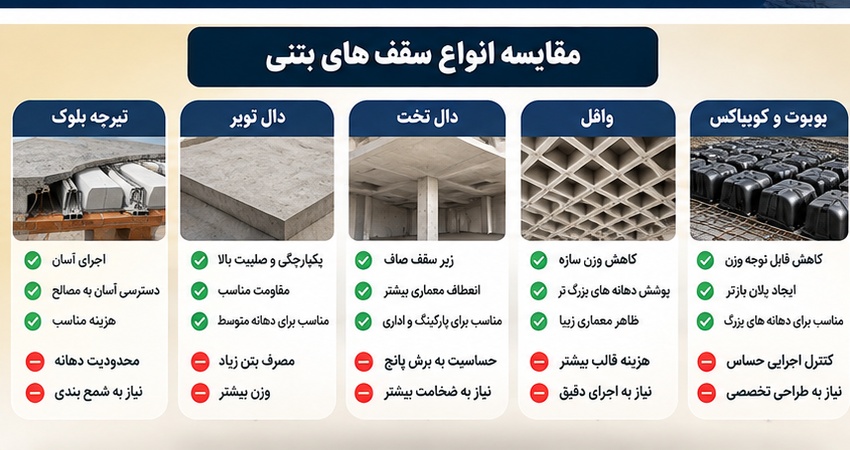

مقایسه انواع سقف ساختمان بتنی
جدول زیر یک مقایسه کلی ارائه می دهد و جایگزین محاسبات سازه نیست:
| نوع سقف | ویژگی اصلی | کاربرد مناسب | محدودیت مهم |
|---|---|---|---|
| تیرچه بلوک | اجرای رایج و عملکرد عمدتا یک طرفه | ساختمان های با دهانه متعارف | محدودیت دهانه و حساسیت به کیفیت تیرچه |
| دال توپر | یکپارچگی و صلبیت مناسب | بارهای بیشتر و پلان های متنوع | وزن و مصرف بتن بیشتر |
| دال تخت | سطح زیرین بدون تیر آویز | پارکینگ و پلان معماری باز | حساسیت به برش پانچ |
| وافل | شبکه تیرچه های بتنی و قالب غیرماندگار | دهانه های متوسط تا بلند | نیاز به قالب و اجرای دقیق |
| یوبوت | دال مجوف با قالب ماندگار | پلان باز و دهانه بزرگ تر | حساسیت به شناوری و بتن ریزی |
| کوبیاکس | دال حبابی دوطرفه | کاهش وزن و فاصله بیشتر ستون ها | جزئیات تخصصی اطراف ستون و بازشو |
| پیش تنیده | استفاده از تاندون کشیده شده | دهانه بلند و کاهش ستون ها | نیاز به طراحی و اجرای تخصصی |
| پیش ساخته | تولید کارخانه ای و نصب سریع | پروژه های تکراری و صنعتی | وابستگی به حمل، جرثقیل و اتصال |
برای انتخاب سقف بتنی چه عواملی مهم هستند؟
انتخاب نهایی باید توسط طراح سازه و با هماهنگی معماری و تاسیسات انجام شود. مهم ترین عوامل تصمیم گیری عبارت اند از:
- طول و جهت دهانه ها
- بار مرده و زنده مورد انتظار
- تعداد، فاصله و محل ستون ها
- محدودیت ارتفاع کلی و ارتفاع مفید طبقه
- محل بازشوها و مسیر عبور تاسیسات
- الزامات لرزه ای و ضوابط فنی پروژه
- سرعت موردنیاز برای اجرا
- مهارت و تجربه تیم اجرایی
- دسترسی به قالب، جک، داربست و تجهیزات تخصصی
- امکان حمل و استفاده از جرثقیل
- هزینه مصالح، نیروی انسانی و تجهیزات
- تعداد طبقات و میزان تکرار پلان
مقایسه فقط براساس قیمت هر مترمربع گمراه کننده است. کاهش ستون، سرعت اجرا و آزادی معماری نیز بر هزینه کل پروژه اثر می گذارند.
نقش قالب بندی و تجهیزات پشتیبان سقف
تا پیش از رسیدن بتن به مقاومت لازم، قالب و زیرسازی باید وزن بتن تازه، میلگرد، نیروهای اجرایی و تجهیزات را تحمل کنند. پنل یا پلای وود سطح زیر سقف را تشکیل می دهد و تیرهای زیرسازی، جک ها یا داربست مدولار بار را به بستر منتقل می کنند. فاصله پایه ها نباید با یک عدد ثابت برای تمام سقف ها تعیین شود.
در تامین این تجهیزات، شهرقالب بر رعایت استانداردهای وزنی در تولید تجهیزات پشتیبان سقف تمرکز دارد؛ موضوعی که امکان مقایسه مشخصات واقعی قطعات و انتخاب متناسب با طرح زیرسازی پروژه را فراهم می کند.
حتی در سیستم های سبک یا مجوف، زیرسازی نباید تجربی اجرا شود. تراز بودن سطح، سلامت جک ها، مهاربندی جانبی، ظرفیت بستر و ترتیب باز کردن پایه ها باید پیش از بتن ریزی و هنگام قالب برداری کنترل شوند.
جمع بندی
انواع سقف ساختمان بتنی از سیستم های رایج مانند تیرچه بلوک، دال توپر و دال تخت تا گزینه های مدرن تر مانند وافل، یوبوت، کوبیاکس، پیش تنیده و پیش ساخته را شامل می شوند. هر سیستم مسیر انتقال بار، روش اجرا، وزن، هزینه و محدودیت های متفاوتی دارد.
تیرچه بلوک برای بسیاری از دهانه های متعارف گزینه ای شناخته شده است؛ دال توپر یکپارچگی بالایی ایجاد می کند؛ وافل و دال های مجوف به کاهش وزن و افزایش دهانه کمک می کنند و پیش تنیدگی امکان ایجاد فضاهای بازتر را فراهم می سازد. انتخاب درست زمانی انجام می شود که محاسبات سازه، نیاز معماری، تاسیسات، امکانات اجرایی و هزینه کل پروژه هم زمان بررسی شوند.
سوالات متداول درباره انواع سقف بتنی
ارزان ترین سقف برای ساختمان بتنی کدام است؟
پاسخ ثابتی وجود ندارد. تیرچه بلوک در بسیاری از ساختمان های متعارف اقتصادی است، اما قیمت مصالح، دهانه، پلان، تعداد طبقات و امکانات کارگاه می توانند نتیجه مقایسه را تغییر دهند.
برای دهانه بزرگ کدام سقف مناسب تر است؟
وافل، دال های مجوف و سقف پیش تنیده ظرفیت استفاده در دهانه های بزرگ تر را دارند، اما انتخاب نهایی به بارگذاری، معماری، ضخامت مجاز و محاسبات مهندس سازه وابسته است.
تفاوت سقف وافل با یوبوت و کوبیاکس چیست؟
در وافل، قالب های زیرین معمولا پس از بتن ریزی باز می شوند و شبکه تیرچه ها نمایان می شود. در یوبوت و کوبیاکس، قطعات توخالی داخل دال باقی می مانند و سطح زیر سقف معمولا تخت است.
آیا می توان نوع سقف را هنگام اجرا تغییر داد؟
خیر؛ تغییر سیستم سقف می تواند وزن، سختی، بار ستون ها، ابعاد اعضا و رفتار لرزه ای سازه را تغییر دهد. هر تغییری باید توسط طراح سازه محاسبه و در نقشه های اجرایی اصلاح شود.
