انتخاب جک پنوماتیک مناسب یکی از مهمترین مراحل در طراحی و اجرای سیستمهای اتوماسیون صنعتی است. جک پنوماتیک وظیفه تبدیل انرژی هوای فشرده به حرکت خطی را بر عهده دارد و در بسیاری از خطوط تولید، دستگاههای بستهبندی، ماشینآلات صنعتی، صنایع غذایی و تجهیزات مونتاژ مورد استفاده قرار میگیرد. با این حال، انتخاب یک جک صرفاً بر اساس قطر یا طول کورس آن انتخاب نمیشود انتخاب نا مناسب باعث کاهش عملکرد سیستم، افزایش مصرف هوا و حتی خرابی زودهنگام تجهیزات شود.برای انتخاب صحیح جک پنوماتیک باید عواملی مانند نیروی موردنیاز، فشار کاری، طول کورس، سرعت حرکت، نوع نصب، فضای موجود و شرایط محیطی بررسی شوند. همچنین در بسیاری از کاربردها استفاده از سنسور برای تشخیص موقعیت پیستون اهمیت زیادی دارد.
در این مقاله، انتخاب جک پنوماتیک را در چهار گام بررسی میکنیم تا بتوانید بر اساس نیاز واقعی سیستم، مدل مناسب را انتخاب کنید.
جک پنوماتیک چیست و چه کاربردی دارد؟
جک پنوماتیک یا سیلندر پنوماتیک یکی از عملگرهای اصلی در سیستمهای هوای فشرده است. جک پنوماتیک نیروی هوای فشرده را به نیروی مکانیکی ( حرکت خطی یا چرخشی ) تبدیل میکند. حرکت ایجادشده میتواند برای جابهجایی، هل دادن، کشیدن، نگهداشتن، پرس کردن یا تغییر موقعیت قطعات استفاده شود.
ساختار یک جک پنوماتیک معمولاً شامل بدنه(سیلندر)، پیستون، شفت یا میله، آببندها، درپوشها و اجزای هدایتکننده است. بسته به نوع جک، این اجزا میتوانند در ابعاد و طراحیهای مختلف تولید شوند.جکهای پنوماتیک در مدلهای مختلفی مانند جک پنوماتیک قلمی، جک پنوماتیک کامپکت، جک پنوماتیک چهارمیل، جک پنوماتیک رادلس و مدلهای استاندارد تولید میشوند. هرکدام از این مدلها برای شرایط خاصی طراحی شدهاند و انتخاب بین آنها باید بر اساس فضای نصب و نیاز مکانیکی دستگاه انجام شود.
چرا انتخاب درست جک پنوماتیک اهمیت دارد؟
اگر جک انتخابشده توان کافی برای انجام حرکت موردنظر را نداشته باشد، سیستم ممکن است در حین کار متوقف شود یا حرکت آن با ناپایداری همراه باشد. از طرف دیگر، انتخاب جکی با ابعاد بسیار بزرگ نیز همیشه به معنی عملکرد بهتر نیست.جک بزرگتر معمولاً هوای بیشتری مصرف میکند و ممکن است فضای بیشتری برای نصب نیاز داشته باشد. بنابراین انتخاب صحیح باید بین نیروی موردنیاز، سرعت، ابعاد، مصرف هوا و شرایط نصب تعادل ایجاد کند.
در ادامه چهار مرحله اصلی برای انتخاب جک پنوماتیک را بررسی میکنیم.
گام اول:
محاسبه قدرت جک پنوماتیک
اولین و مهمترین مرحله در انتخاب جک، تعیین نیروی موردنیاز است. قبل از انتخاب قطر جک باید بدانید که جک قرار است چه وزنی را جابهجا کند و چه مقدار نیرو برای انجام این کار لازم است.محاسبه قدرت جک پنوماتیک به عواملی مانند فشار هوای ورودی، قطر پیستون و نوع حرکت جک بستگی دارد.
فرمول کلی نیروی تئوری جک در حرکت رفت به شکل زیر است:
F = P × A
در این رابطه:
- F نیروی تولیدشده توسط جک است.
- P فشار هوای فشرده است.
- A سطح مؤثر پیستون است.
سطح پیستون نیز از رابطه زیر محاسبه میشود:
A = π × D² / 4
که در آن D قطر پیستون است.
برای مثال، اگر جکی دارای قطر پیستون ۵۰ میلیمتر باشد و فشار کاری سیستم ۶ بار در نظر گرفته شود، نیروی تئوری جک در حرکت رفت قابل محاسبه است. البته در کاربرد واقعی نباید فقط به نیروی تئوری توجه کرد؛ زیرا اصطکاک، وزن بار، وضعیت نصب و سایر عوامل باعث کاهش نیروی واقعی میشوند.
به همین دلیل بهتر است جک با مقداری ضریب اطمینان انتخاب شود.
برای بررسی جزئیات بیشتر درباره نحوه محاسبه نیرو، میتوانید از مقاله محاسبه قدرت جک پنوماتیک استفاده کنید.
نیروی رفت و برگشت جک یکسان نیست
در جکهای دوطرفه، نیروی حرکت رفت و برگشت معمولاً با یکدیگر تفاوت دارند. دلیل این موضوع وجود شفت در یک سمت پیستون است.در حرکت رفت، تمام سطح پیستون برای اعمال فشار هوا در اختیار است؛ اما هنگام برگشت، سطحی که شفت اشغال کرده از سطح مؤثر پیستون کم میشود.
بنابراین اگر جک قرار است در هر دو جهت نیروی قابلتوجهی ایجاد کند، باید نیروی رفت و برگشت بهصورت جداگانه بررسی شود.
گام دوم:
انتخاب طول کورس و نوع جک

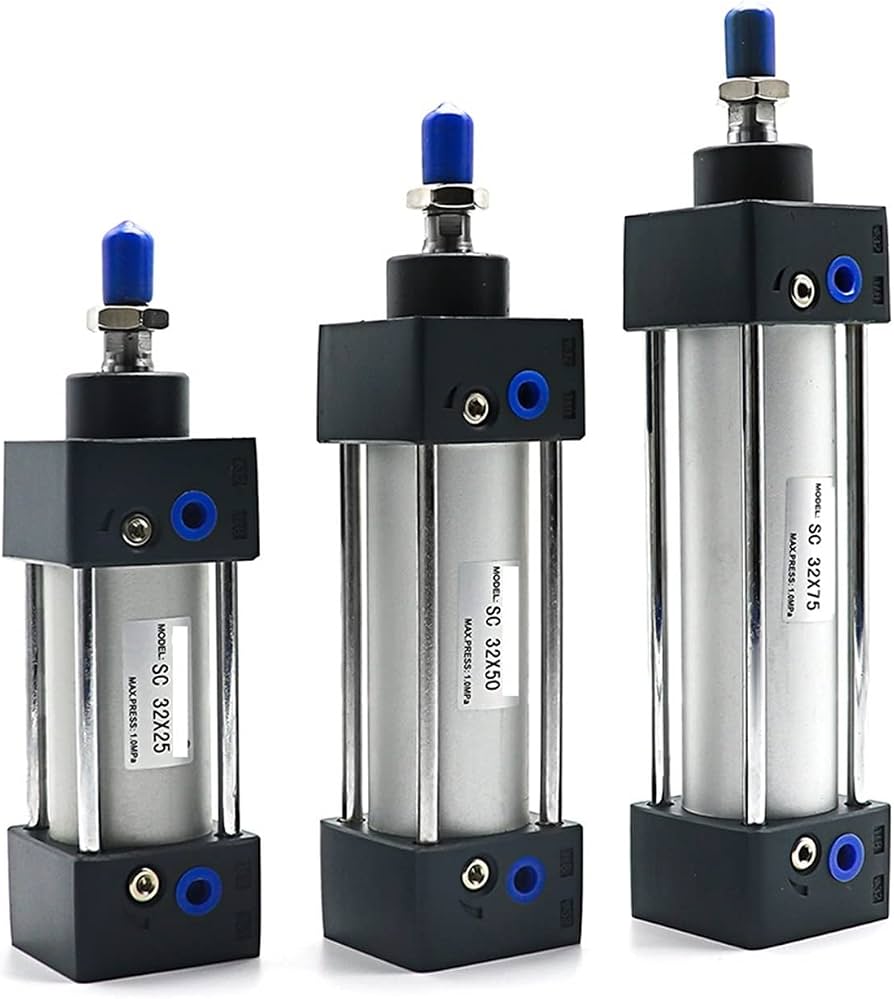

بعد از تعیین نیروی موردنیاز، باید طول کورس و ساختار جک انتخاب شود. کورس به مسافتی گفته میشود که میله جک میتواند از حالت جمعشده تا حالت بازشده طی کند.
برای مثال، اگر یک مکانیزم نیاز داشته باشد قطعهای را ۲۰۰ میلیمتر جابهجا کند، طول کورس جک باید متناسب با این فاصله انتخاب شود.
البته طول کورس نباید بدون توجه به مکانیزم دستگاه انتخاب شود. در برخی کاربردها، کورس بیشتر از مقدار موردنیاز باعث افزایش ابعاد کلی سیستم میشود.
انتخاب جک کامپکت برای فضاهای محدود
در ماشینآلاتی که فضای نصب محدود است، استفاده از جکهای معمولی ممکن است دشوار باشد. در این شرایط جک کامپکت میتواند گزینه مناسبی باشد.
جکهای کامپکت با هدف کاهش ابعاد کلی سیلندر طراحی شدهاند و معمولاً طول بدنه کمتری نسبت به برخی جکهای استاندارد با عملکرد مشابه دارند. این ویژگی باعث میشود در ماشینآلاتی که فضای نصب محدود است، کاربرد زیادی داشته باشند. جک کامپکت میتواند در سیستمهای اتوماسیون، تجهیزات مونتاژ، دستگاههای بستهبندی و مکانیزمهای جابهجایی مورد استفاده قرار گیرد.
جک استاندارد یا کامپکت؟

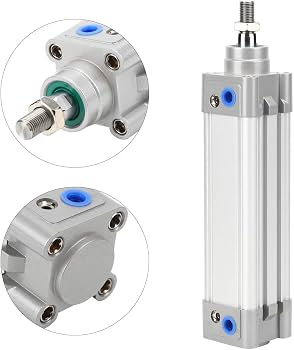

انتخاب بین جک استاندارد و کامپکت به فضای نصب و نیاز مکانیکی دستگاه بستگی دارد. اگر محدودیت فضا وجود نداشته باشد، جک استاندارد میتواند انتخاب مناسبی باشد.اما زمانی که فضای نصب محدود است یا لازم است ابعاد مکانیزم کاهش پیدا کند، جک کامپکت مزیت بیشتری دارد.
البته هنگام انتخاب جک کامپکت نیز باید نیروی خروجی، طول کورس، قطر، نوع اتصال و شرایط کاری بررسی شود. کوچکتر بودن جک به معنی مناسب بودن آن برای تمام کاربردها نیست.
توجه به نوع نصب
نوع نصب یکی دیگر از موارد مهم در انتخاب جک است. جکها میتوانند به روشهای مختلفی روی دستگاه نصب شوند. در برخی کاربردها جک از قسمت انتهایی متصل میشود و در برخی دیگر به پایه، فلنج یا اتصالات مخصوص نیاز دارد.
اگر نوع نصب از ابتدا مشخص نشود، ممکن است پس از خرید جک نیاز به تغییر مکانیزم یا تهیه اتصالات اضافی باشد.
گام سوم:
بررسی سرعت و نحوه کنترل حرکت

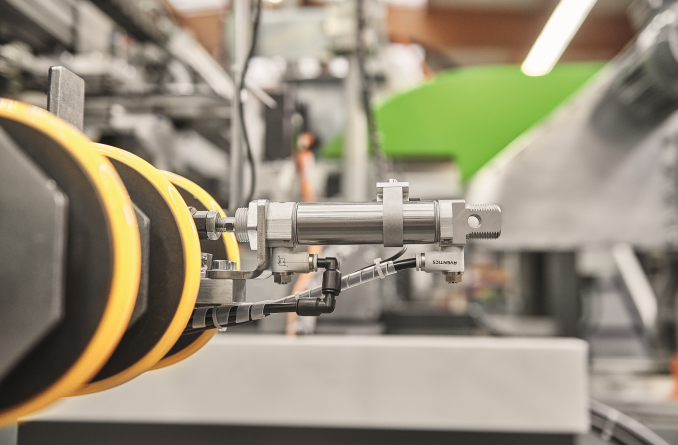

پس از مشخص کردن نیرو و ابعاد جک، باید سرعت حرکت آن را بررسی کنید. سرعت جک در بسیاری از ماشینآلات صنعتی اهمیت زیادی دارد؛ زیرا حرکت بیشازحد سریع میتواند باعث ضربه به مکانیزم شود و حرکت بسیار آهسته نیز ممکن است سرعت تولید را کاهش دهد.سرعت جک تحت تأثیر عواملی مانند فشار هوا، دبی هوای ورودی، قطر لوله، نوع شیر کنترل و بار متصل به جک قرار دارد.
برای کنترل سرعت معمولاً از تجهیزات کنترل جریان هوا استفاده میشود. این تجهیزات میزان عبور هوا را محدود میکنند و به این ترتیب میتوان سرعت حرکت پیستون را تنظیم کرد.
تنظیم سرعت جک پنوماتیک
تنظیم سرعت جک پنوماتیک برای دستیابی به حرکت نرم و کنترلشده اهمیت زیادی دارد. در بسیاری از سیستمها از فلوکنترل برای محدود کردن جریان هوا استفاده میشود. نحوه نصب فلوکنترل و اینکه جریان هوا در مسیر ورود یا خروج کنترل شود، میتواند روی رفتار جک تأثیر بگذارد. انتخاب روش مناسب به نوع مدار و کاربرد جک بستگی دارد.
چرا سرعت بیش از حد میتواند مشکلساز باشد؟
افزایش سرعت جک همیشه به معنی افزایش بهرهوری نیست. اگر پیستون با سرعت زیادی به انتهای کورس برسد، ضربه ایجاد میشود. این ضربه میتواند به مرور زمان باعث فرسایش قطعات داخلی، افزایش صدا و کاهش عمر جک شود.
به همین دلیل در بسیاری از کاربردها لازم است سرعت جک بهصورت کنترلشده تنظیم شود.
گام چهارم:
انتخاب سنسور و تجهیزات جانبی
در بسیاری از سیستمهای اتوماسیون، فقط حرکت جک کافی نیست؛ بلکه کنترلر باید بتواند موقعیت پیستون را نیز تشخیص دهد.در این شرایط استفاده از سنسور جک پنوماتیک اهمیت پیدا میکند. این سنسورها برای تشخیص موقعیت پیستون در جکهای دارای قابلیت نصب سنسور استفاده میشوند.سنسور میتواند اطلاعات مربوط به رسیدن پیستون به موقعیت مشخص را به سیستم کنترل منتقل کند. PLC یا کنترلر دستگاه میتواند از این اطلاعات برای اجرای مرحله بعدی فرآیند استفاده کند.
سنسور جک پنوماتیک چه کاربردی دارد؟
فرض کنید در یک دستگاه، ابتدا جک باید یک قطعه را به جلو حرکت دهد. مرحله بعدی فرآیند نباید تا زمانی که جک به موقعیت موردنظر نرسیده است آغاز شود.در چنین شرایطی سنسور میتواند موقعیت پیستون را تشخیص دهد و سیگنال لازم را برای کنترلر ارسال کند.
استفاده از سنسور باعث میشود سیستم بهجای اجرای عملیات صرفاً بر اساس زمان، بتواند وضعیت واقعی جک را نیز بررسی کند.
چه زمانی به سنسور نیاز داریم؟
استفاده از سنسور در تمام جکهای پنوماتیک ضروری نیست. اگر حرکت جک ساده باشد و کنترل سیستم بر اساس زمان یا عملکرد مکانیکی انجام شود، ممکن است نیازی به سنسور وجود نداشته باشد.
اما در سیستمهایی که ترتیب عملیات اهمیت دارد یا لازم است موقعیت جک بهصورت دقیق تشخیص داده شود، استفاده از سنسور میتواند عملکرد سیستم را قابلاعتمادتر کند.
نکات مهم هنگام انتخاب سنسور
هنگام انتخاب سنسور باید به نوع جک، روش نصب سنسور، نوع خروجی، ولتاژ کاری و سازگاری آن با سیستم کنترل توجه کرد.
همچنین باید بررسی شود که سنسور در چه موقعیتی قرار میگیرد و آیا امکان نصب آن روی شیار یا بدنه جک وجود دارد یا خیر.
عوامل مهم در انتخاب نهایی جک پنوماتیک
چهار مرحله اصلی انتخاب جک را میتوان به شکل زیر خلاصه کرد:
۱. محاسبه نیرو:
ابتدا مشخص کنید جک چه نیرویی باید تولید کند و سپس قطر مناسب پیستون را تعیین کنید.
۲. انتخاب کورس و مدل:
طول جابهجایی و فضای نصب را بررسی کنید و بر اساس آن بین جک استاندارد، کامپکت یا مدلهای دیگر انتخاب کنید.
۳. تعیین سرعت:
سرعت موردنیاز سیستم را مشخص کنید و تجهیزات مناسب برای کنترل جریان هوا را در نظر بگیرید.
۴. بررسی سنسور:
اگر سیستم نیاز به تشخیص موقعیت پیستون دارد، جک و سنسور سازگار با یکدیگر انتخاب کنید.
فشار کاری مناسب برای جک چقدر است؟
فشار کاری یکی از مشخصات اصلی جک است و باید با فشار واقعی مدار مطابقت داشته باشد. در بسیاری از سیستمهای پنوماتیک صنعتی فشار کاری در محدوده چند بار قرار دارد، اما مقدار دقیق باید بر اساس تجهیزات و مشخصات سازنده تعیین شود.
افزایش فشار برای رسیدن به نیروی بیشتر همیشه راهکار مناسبی نیست. هر جک محدوده فشار مشخصی دارد و نباید از حداکثر فشار مجاز آن عبور کرد.
اگر نیروی موردنیاز بیشتر از ظرفیت جک باشد، بهتر است ابتدا قطر جک یا طراحی مکانیزم بررسی شود.
دمای محیط و شرایط کاری
شرایط محیطی نیز میتواند روی انتخاب جک تأثیر بگذارد. اگر جک در محیطی با دمای بالا، رطوبت زیاد، گردوغبار یا تماس با مواد شیمیایی کار میکند، جنس آببندها و متریال اجزای جک اهمیت بیشتری پیدا میکند.
برای مثال، جکی که در یک محیط صنعتی معمولی استفاده میشود ممکن است نیازهای متفاوتی نسبت به جکی داشته باشد که در محیطهای خاص یا خطوط تولید مواد غذایی مورد استفاده قرار میگیرد.
هنگام خرید باید محدوده دمای کاری و شرایط محیطی ذکرشده در مشخصات فنی محصول بررسی شود.
اشتباهات رایج هنگام انتخاب جک پنوماتیک
یکی از اشتباهات رایج، انتخاب جک فقط بر اساس قطر است. قطر جک مهم است، اما بهتنهایی تعیینکننده مناسب بودن آن نیست.
اشتباه دیگر، نادیده گرفتن طول کورس است. ممکن است جک از نظر نیرو مناسب باشد اما کورس آن برای مکانیزم کافی نباشد.
عدم توجه به سرعت نیز میتواند باعث ایجاد ضربه یا کاهش سرعت خط تولید شود.
همچنین برخی کاربران بدون بررسی فضای نصب، جک را انتخاب میکنند و بعد متوجه میشوند که طول کلی جک با فضای موجود سازگار نیست.اشتباه دیگر، انتخاب سنسور بدون بررسی سازگاری آن با جک است. سنسور باید از نظر روش نصب و مشخصات الکتریکی با سیستم موردنظر هماهنگ باشد.
آیا جک بزرگتر همیشه بهتر است؟
خیر. جک باید متناسب با نیاز سیستم انتخاب شود. استفاده از جک بزرگتر ممکن است نیروی بیشتری ایجاد کند، اما همزمان مصرف هوای بیشتری نیز داشته باشد و فضای بیشتری اشغال کند.در طراحی صنعتی، هدف انتخاب بزرگترین جک نیست؛ بلکه باید جکی انتخاب شود که بتواند نیروی موردنیاز را با ضریب اطمینان مناسب و در شرایط کاری واقعی تأمین کند.
انتخاب جک پنوماتیک برای کاربردهای مختلف
نوع کاربرد نیز نقش مهمی در انتخاب جک دارد. برای عملیات ساده هل دادن یا کشیدن ممکن است یک جک استاندارد گزینه مناسبی باشد.در دستگاههایی که فضای نصب محدود است، جک کامپکت میتواند انتخاب بهتری باشد. در کاربردهایی که نیاز به تشخیص موقعیت وجود دارد، باید مدل دارای قابلیت نصب سنسور انتخاب شود.در مکانیزمهایی که سرعت حرکت اهمیت بالایی دارد، علاوه بر مشخصات جک باید شیر، فلوکنترل، لولهها و سایر اجزای مدار نیز متناسب با دبی موردنیاز انتخاب شوند.
به عبارت دیگر، جک پنوماتیک نباید بهصورت یک قطعه مستقل از مدار انتخاب شود؛ بلکه باید عملکرد آن در کنار سایر اجزای سیستم بررسی شود.
جمعبندی
انتخاب جک پنوماتیک مناسب نقش حیاتی در عملکرد سیستمهای اتوماسیون دارد زیرا این قطعه انرژی هوای فشرده را به حرکت خطی تبدیل میکند. برای انتخاب صحیح باید نیروی موردنیاز با فرمول F = P × A محاسبه شود، طول کورس و نوع جک (استاندارد یا کامپکت) بر اساس فضای نصب تعیین گردد، سرعت حرکت با فلوکنترل تنظیم شود تا از ضربه جلوگیری گردد و در صورت نیاز سنسور موقعیت پیستون انتخاب شود. فشار کاری، شرایط محیطی و سازگاری قطعات نیز اهمیت دارند. جک بزرگتر همیشه بهتر نیست و باید متناسب با نیاز واقعی سیستم انتخاب شود تا مصرف هوا و عملکرد بهینه باقی بماند.
