سیستم تعلیق یکی از مهم ترین بخش های هر خودرو است که مستقیماً بر کیفیت سواری، ایمنی و هندلینگ تأثیر می گذارد. در میان انواع مختلف سیستم های تعلیق، سیستم تعلیق مک فرسون (MacPherson Strut) به دلیل طراحی ساده، هزینه پایین و عملکرد قابل اعتماد، به پرکاربردترین سیستم تعلیق در صنعت خودروسازی تبدیل شده است. در این مقاله از نیاز مردم به بررسی تاریخچه، اجزا، مزایا و معایب این سیستم محبوب می پردازیم.
تاریخچه سیستم تعلیق مک فرسون
سیستم تعلیق مک فرسون توسط مهندس آمریکایی، «اِرل استیل مک فرسون» (Earle Steele MacPherson) در دهه ۱۹۴۰ میلادی طراحی شد. او در آن زمان به عنوان مهندس ارشد در شرکت جنرال موتورز مشغول به کار بود و مأموریت داشت تا یک سیستم تعلیق ارزان قیمت و ساده برای خودروهای پس از جنگ جهانی دوم طراحی کند.
با این حال، جنرال موتورز پروژه او را نپذیرفت و مک فرسون، ایده ی خود را به شرکت فورد برد. سرانجام، اولین خودرویی که از این سیستم تعلیق استفاده کرد، فورد وردت (Ford Vedette) در سال ۱۹۴۹ بود و پس از آن، مدل های فورد کنسول و فورد زپیر در سال ۱۹۵۱ با این سیستم به بازار عرضه شدند. در آن زمان، سیستم های تعلیق محور مستقیم رایج بودند که حرکت مستقل چرخ ها را محدود می کردند؛ اما سیستم مک فرسون با ارائه حرکت مستقل برای هر چرخ، انقلابی در کیفیت سواری و راحتی ایجاد کرد.

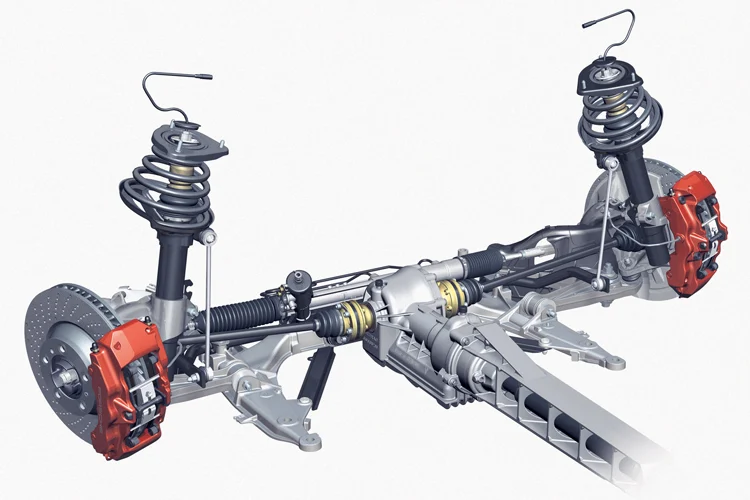

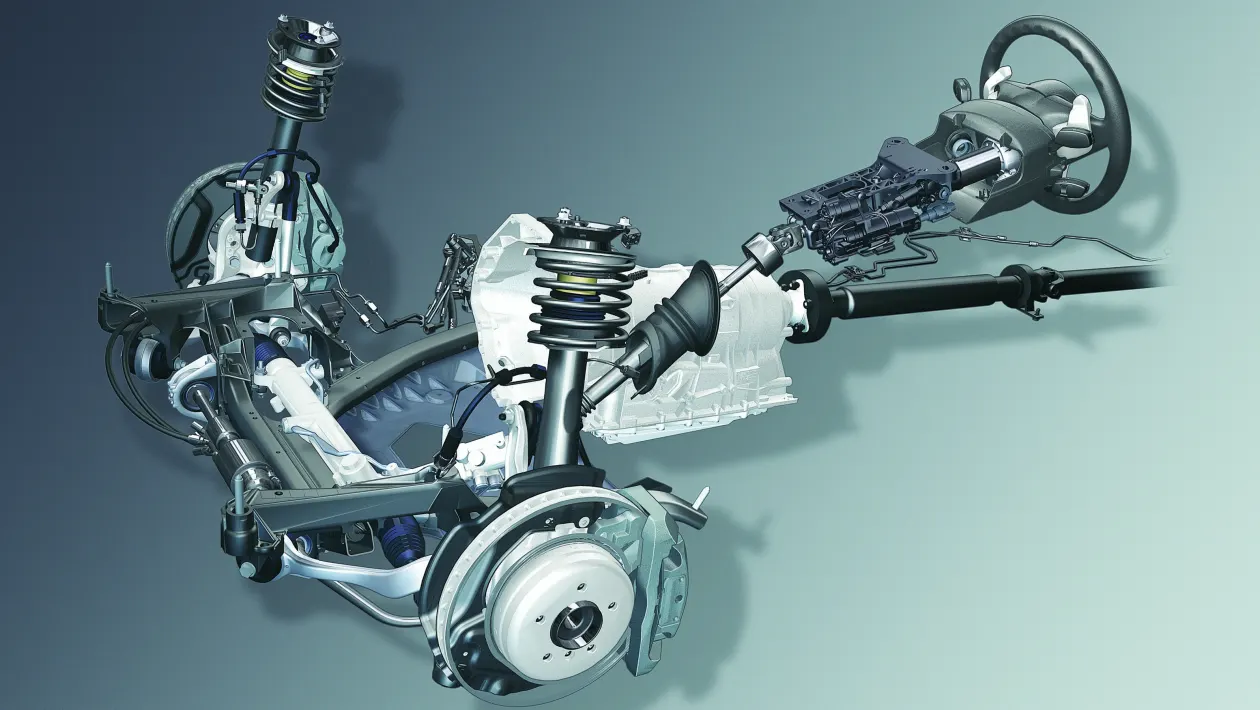

سیستم تعلیق مک فرسون چیست؟
سیستم تعلیق مک فرسون، یک سیستم تعلیق مستقل است که امروزه تقریباً توسط همه خودروسازان جهان برای چرخ های جلو استفاده می شود. این سیستم بر اساس یک طرح مثلثی ساده طراحی شده است که از دو بخش اصلی تشکیل می شود: بازوی کنترل (طبق) و میله شعاع (استرات یا کمک فنر).
در این طراحی، بازوی کنترل پایینی به شکل A یا L، از یک طرف به توپی چرخ و از طرف دیگر به شاسی خودرو متصل می شود. همچنین، میله شعاع که شامل فنر و کمک فنر است، از پایین به توپی چرخ و از بالا به بدنه متصل می شود. این ساختار سه نقطه ای، پایداری لازم را برای چرخ فراهم می کند و به آن اجازه می دهد تا به صورت عمودی و مستقل از چرخ دیگر حرکت کند.
اجزای اصلی سیستم تعلیق مک فرسون
سیستم تعلیق مک فرسون از چند جزء کلیدی تشکیل شده است که هر کدام نقش خاصی را ایفا می کنند:
کمک فنر (Shock Absorber) یا استرات: این جزء اصلی ترین بخش سیستم است که وظیفه جذب ضربات و نوسانات ناشی از دست اندازهای جاده را بر عهده دارد. استرات ها معمولاً از گاز تحت فشار استفاده می کنند و امکان تنظیم زوایای چرخ را نیز فراهم می آورند.
فنر لول (Coil Spring): فنر لول ها در اطراف کمک فنر قرار گرفته و وزن خودرو را تحمل می کنند. این فنرها با جذب نیروهای وارده از جاده، به حفظ ارتفاع خودرو و سواری نرم کمک می کنند.
بازوهای کنترل پایین (Lower Control Arms): این بازوها که به شکل A یا L هستند، چرخ را به شاسی متصل کرده و از حرکت آن در جهت های مختلف جلوگیری می کنند.
میل فرمان (Steering Linkage): این بخش وظیفه هدایت چرخ های جلو را بر عهده دارد و به دلیل طراحی ساده سیستم مک فرسون، دامنه وسیعی از زوایای فرمان را فراهم می کند.
اجزای فرعی سیستم تعلیق مک فرسون
علاوه بر اجزای اصلی، برخی قطعات فرعی نیز به سیستم مک فرسون اضافه می شوند تا عملکرد آن را بهبود بخشند:
میله ضدپیچش (Sway Bars): این میله، دو طرف سیستم تعلیق جلو را به یکدیگر متصل می کند و از چرخش بیش از حد بدنه خودرو در پیچ ها جلوگیری می نماید.
استرات بار (Strut Tower Brace): این قطعه، قسمت های بالایی دو کمک فنر را به هم متصل می کند و باعث افزایش استحکام ساختاری و بهبود هندلینگ می شود.
مزایا و معایب سیستم تعلیق مک فرسون
سیستم تعلیق مک فرسون مانند هر فناوری دیگری، دارای مزایا و معایبی است که در ادامه به آنها می پردازیم:
مزایا:
- سادگی طراحی و هزینه پایین: ساده ترین و مهم ترین مزیت این سیستم، طراحی ساده و استفاده از قطعات کمتر است که هزینه تولید را به شدت کاهش می دهد.
- کاهش وزن و اشغال فضای کم: این سیستم به دلیل حذف بازوی کنترل بالایی، وزن کمتری دارد و فضای بسیار کمی را در محفظه موتور اشغال می کند.
- هزینه تعمیر و نگهداری پایین: سادگی ساختار، تعمیر و تعویض قطعات آن را آسان و مقرون به صرفه کرده است.
- عملکرد قابل قبول: سیستم مک فرسون سواری نرمی را در جاده های صاف فراهم می کند و خودرو را در مسیر مستقیم به خوبی هدایت می کند.
معایب:
- محدودیت در هندلینگ: عملکرد این سیستم در پیچ ها و سطوح ناهموار به خوبی سیستم های پیشرفته تر مانند تعلیق دو جناغی (Double Wishbone) نیست.
- تغییر زاویه چرخ: در اثر حرکت عمودی چرخ، زاویه کمبر (Camber) تغییر می کند که می تواند بر هندلینگ خودرو تأثیر منفی بگذارد.
- انتقال لرزش: نحوه اتصال این سیستم به بدنه، ممکن است لرزش های بیشتری را نسبت به برخی سیستم های دیگر به کابین منتقل کند.
کلام آخر
سیستم تعلیق مک فرسون، با وجود گذشت بیش از ۷۰ سال از اختراع آن، همچنان یکی از محبوب ترین و پرکاربردترین سیستم های تعلیق در جهان است. سادگی، هزینه پایین تولید و نگهداری، و فضای کمی که اشغال می کند، آن را به گزینه ای ایده آل برای خودروسازان تبدیل کرده است. اگرچه این سیستم در برخی شرایط محدودیت هایی دارد، اما برای اکثر خودروهای شهری و کاربردهای روزمره، عملکردی کاملاً رضایت بخش ارائه می دهد.
سوالات متداول
۱. سیستم تعلیق مک فرسون در چه خودروهایی استفاده می شود؟
این سیستم به دلیل سادگی و هزینه کم، در اکثر خودروهای مدرن، از جمله خودروهای اقتصادی، سدان های خانوادگی و حتی برخی خودروهای اسپورت مانند پورشه ۹۱۱ استفاده می شود.
۲. تفاوت سیستم تعلیق مک فرسون با سیستم دو جناغی چیست؟
سیستم مک فرسون ساده تر، سبک تر و ارزان تر است، اما در پیچ ها و سطوح ناهموار، عملکرد سیستم دو جناغی (Double Wishbone) بهتر است و کنترل بیشتری روی زوایای چرخ فراهم می کند.
۳. هزینه تعمیر سیستم تعلیق مک فرسون چقدر است؟
هزینه تعمیر این سیستم نسبت به بسیاری از سیستم های تعلیق دیگر کمتر است، زیرا طراحی ساده تر و قطعات کمتری دارد و تعویض قطعات آن آسان تر انجام می شود.
